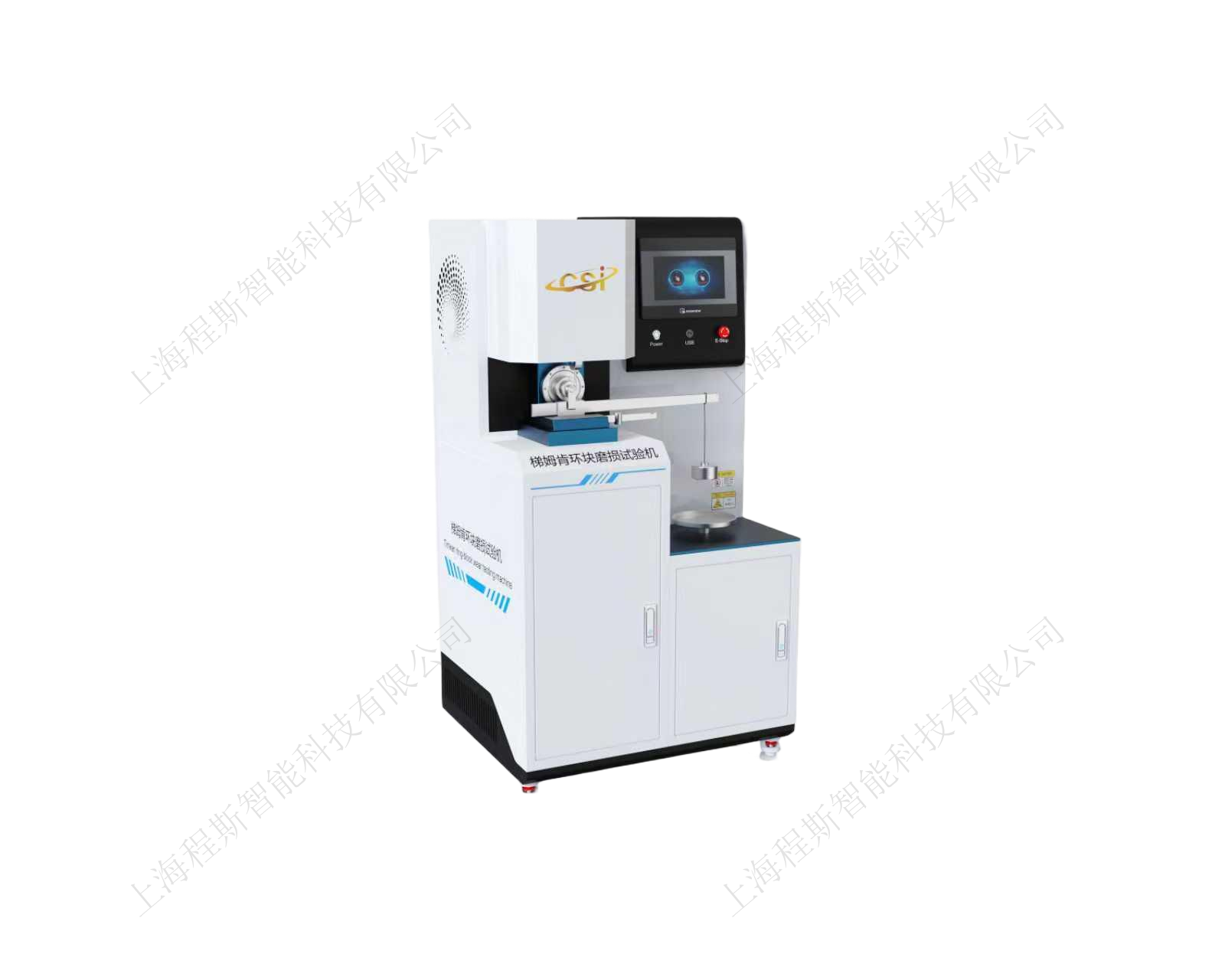

梯姆肯环块磨损测试仪梯姆肯环块磨损测试仪
CSI-NM1121润滑液极压性能测定仪-梯姆肯法、梯姆肯环块磨损试验机
一、介绍
梯姆肯法（Timken）采用环 - 块接触结构，在规定温度、转速下逐步加载，以OK 值（无刮伤的zui大载荷） 和刮痕值（出现刮伤的最小载荷） 表征润滑液的极压承载能力，反映油膜破裂前的抗擦伤极限。
二、关键参数
参数项 | 规格 |
控制系统 | 工业级PLC |
操作界面 | 彩色7寸触摸屏，中英文切换 |
操作方式 | 全触控操作，可设置、调用、修改测试程序 |
打印机 | 嵌入式打印机 |
测力量程 | 1N-3000N 精度：±1%FS （可选配其他量程精度） |
主轴转速 | 1r/min -1500r/min 精度：5 r/min可在触摸屏上设置 |
加载速率 | 0. 907 kg/s~1. 361 kg/s 可调 |
测试时间 | 0s-9999s 可设置 |
测试温度 | 室温-100℃ |
试块 | 款12. 32 mm 长为 19. 05 mm |
试环 | 宽13.6mm,直径49.22mm,周长154.51mm |
外形尺寸 | 约长850mm*宽800mm*高1100mm |
重 量 | 约260kg |
安全配置 | 急停按钮，过载保护 |
电源电压 | AC220V 50Hz |
USB测试软件插口，读取数据，可连接电脑 | |
三、执行标准
GB/T 11144-2007
SH/T0203-2004
ASTMD2509\ASTM D2782\ECS IP 240\ECS IP 326等试验方法
四、适用范围
润滑油、润滑脂抗挤压性、抗磨损能测试;润滑油、润滑脂摩擦磨损性能测试;本仪器采用了圆锥棍子轴承钢座圈在旋转的情况下与试样接触，并产生线接触摩擦，此摩擦副wan全体现了真实的摩擦情况。轴承座圈通过主轴带动旋转，同时通过试验进行加载。润滑油储存在座圈之下，如需要润滑，则润滑系统会直接将油脂供给至接触面处。轴承圈在800rpm转速下旋转并摩擦一个钢块10分钟，以0.9-1.3kg/s的加载速度不断增加，直至摩擦面油膜破裂，记录表面擦伤，发生刮伤前的zui大负荷即为TIMKENO.K负荷。O.K.负荷值是用来衡量润滑油抗挤压以及边界润滑条件下的能力的一个非常重要的数值。
五、配置清单
主机1台；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
